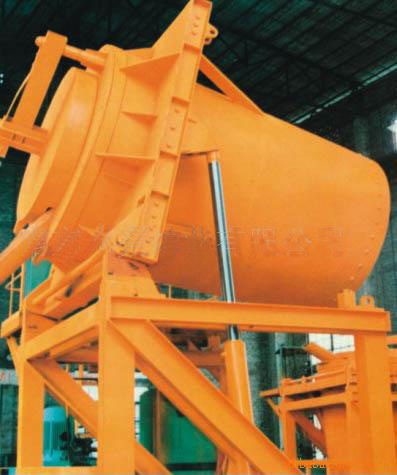

SN2系列可倾斜式有色金属熔化炉系节能型坩锅熔化炉，主要供熔化或熔炼铝、锌、铅、锡、镉等低熔点有色金属及合金，一般与压铸机配套。
结构简介：
本系列坩埚熔化电阻炉结构，炉壳由钢板和型钢焊接制成。炉衬采用超轻质微珠节能耐火砖砌筑而成，炉村与炉壳间夹置硅酸铝纤维毡，炉壳与硅酸纤维毯间隙填充膨胀保温粉。加热元件采用0Cr25Al5高电阻合金丝绕成螺旋状，安装在炉膛四周的搁丝砖上。 炉顶装有两个可旋转的半圆形炉盖。热电偶从侧面插入炉膛，坩锅熔化电阻炉通过温度控制柜来自动控制电炉的温度。
技术参数：
|
参 数 名 称 |
单位 |
型 号 |
|
SN2-5-10 |
SN2-12-10 |
SN2-30-10 |
SN2-40-9 |
SN2-60-8 |
SN2-75-8 |
|
额 定 功 率 |
KW |
5 |
12 |
30 |
40 |
60 |
75 |
|
额 定 电 压 |
V |
220 |
380 |
380 |
380 |
380 |
380 |
|
最 高 温 度 |
℃ |
1000 |
1000 |
1000 |
950 |
850 |
850 |
|
工 作 温 度 |
℃ |
850 |
850 |
850 |
850 |
850 |
850 |
|
相 数 |
相 |
1 |
3 |
3 |
3 |
3 |
3 |
|
炉膛
尺寸 |
直径 |
mm |
Φ170 |
Φ245 |
Φ325 |
Φ375 |
Φ500 |
Φ500 |
|
深 |
mm |
200 |
265 |
375 |
430 |
600 |
870 |
|
加热元件接法 |
|
并 |
Y |
Y |
Y |
△ |
YY |
|
空炉升温时间 |
h |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
|
外形
尺寸 |
直径 |
mm |
Φ550 |
Φ700 |
Φ850 |
Φ950 |
Φ500 |
Φ500 |
|
深 |
mm |
600 |
750 |
860 |
1200 |
600 |
870 |
|
熔化量（铝） |
Kg |
5 |
20 |
60 |
84 |
150 |
270 |
|
重 量 |
Kg |
150 |
380 |
580 |
1500 |
1740 |
2300 |
|
参 数 名 称 |
单位 |
型 号 |
|
SN2-100-8 |
SN2-120-8 |
SN2-135-8 |
SN2-150-8 |
SN2-180-8 |
SN2-220-8 |
|
额 定 功 率 |
KW |
100 |
120 |
135 |
150 |
180 |
220 |
|
额 定 电 压 |
V |
380 |
380 |
380 |
380 |
380 |
380 |
|
最 高 温 度 |
℃ |
850 |
850 |
850 |
850 |
850 |
850 |
|
工 作 温 度 |
℃ |
850 |
850 |
850 |
850 |
850 |
850 |
|
相 数 |
相 |
3 |
3 |
3 |
3 |
3 |
3 |
|
炉膛
尺寸 |
直径 |
mm |
Φ580 |
Φ680 |
Φ750 |
Φ850 |
Φ950 |
Φ1130 |
|
深 |
mm |
1070 |
1200 |
1250 |
1350 |
1450 |
1950 |
|
加热元件接法 |
|
YY |
YY |
YYY |
YYYY |
YYYY |
YYYY |
|
空炉升温时间 |
h |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
|
外形
尺寸 |
直径 |
mm |
Φ1390 |
Φ1450 |
Φ1540 |
Φ1670 |
Φ1720 |
Φ1850 |
|
深 |
mm |
1700 |
1800 |
1850 |
1950 |
2100 |
2550 |
|
熔化量（铝） |
Kg |
400 |
500 |
750 |
1000 |
1500 |
2000 |
|
重 量 |
Kg |
2500 |
2800 |
3100 |
3300 |
3500 |
3800 | |
