LBOS40-V 系列 |
产品应用: |
依据DIN VDE 0675,Part6标准,此防雷器属C级电源防雷器,其性能测试符合IEC 61643-1中Ⅱ类测试标准。 |
产品特点: |
|
◆模块化结构,可带电插拔更换防雷模块,维护方便 ◆准确的脱扣装置,提供可靠保护 ◆失效窗口指示,失效时窗口由绿色变为红色 ◆适用于各种配电制式:TT、IT、TN-S、TN-C-S ◆TT制式应采用N-PE保护模式 ◆响应时间极短,使用寿命长 ◆残压低 |
产品型号说明: |

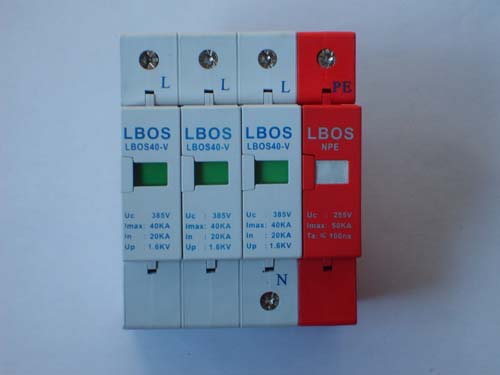

LBOS40-V/:单线防雷器,可更换模块 LBOS40-V/2+NPE:单相二线(N-PE保护模式)防雷器,可更换模块 LBOS40-V/2:单相二线防雷器,可更换模块 LBOS40-V/4:三相四线防雷器,可更换模块 LBOS40- V/3+NPE:三相四线(N-PE保护模式)防雷器,可更换模块 NPE:代表N-PE保护模式中的NPE |
位置/安装: |
LBOS型防雷器安装于分配电柜内 。安装前必须切断电源,严禁带电操作。安装时请根据安装示意图所示连接,其中L1、L2、L3为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。 防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色或遥信端子输出报警信号时,表示防雷模块发生故障,应及时维修或更换。
| |
