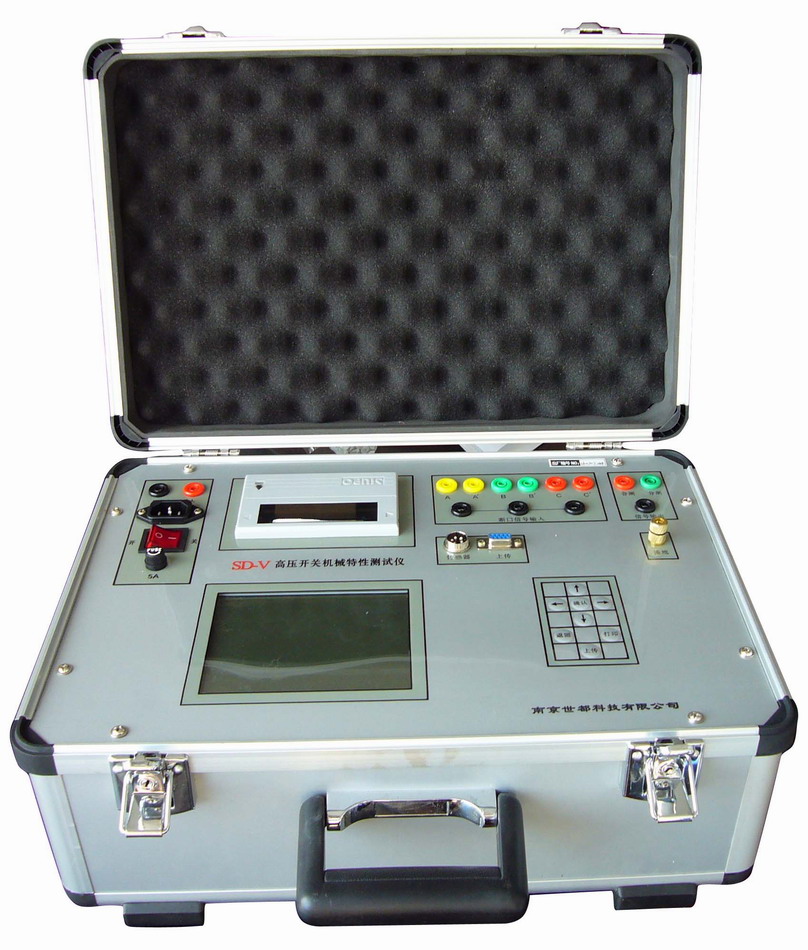

PD-KT型高压开关机械特性测试仪

 概述

    PD-KT型开关机械特性测试仪,是我厂针对各种高压开关研制的一种通用型电脑智能

化测试仪器。该仪器应用光电脉冲技术、单片计算机技术及可靠的抗电磁辐射技术，配

以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油

等高压开关的机械特性参数的测量。

    该仪器接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）闸全

部数据、并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。

 功能与特点

2.1测试功能

(1)三相不同期                                  ms

(2)同相不同期(同时测三相双断口)                ms

(3)动触头行程（同时测六个断口）                mm

(4)动触头超行程（同时测六个断口）              mm

(5)合(分)闸时间（同时测一至六个断口）          ms

(6)合(分)闸弹跳时间(同时测一至六个断口         ms

(7)刚合(刚分)闸速度(测一断口)(传感器安装断口)  m/s

(8)合(分)闸最大速度(测一断口)(传感器安装断口)  m/s

(9)合(分)闸平均速度(测一断口)(传感器安装断口)  m/s

2.2特点

(1)采用最先进的传感器，精确、可靠、安装方便，适应面广。

(2)对开关操动电压适应范围大，DC60V-220V均可操作。

(3)能自动判别并显示开关操作中的错误指令和不成功操作。

(4)测试方法灵活。无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。

(5)测量数据可窗口显示，也可以打印输出。打印机还能提供六个断口的电流波形和一个

   断口动触头时间——行程的波形图。

(6)测试仪体积小、重量轻，便于携带。

(7)抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。

(8)仪器自带220V/5A直流操作电源，可现场操动各种开关。并具有延时（一秒钟）断电

   功能。

(9)仪器严格按国家标准GB3309-89《高压开关设备常温下的机械试验》中的定义要求进行

   数据采集和处理。

   技术参数
    环境组别：属GV6587.1-1986,<<电子测量仪器环境试验总纲>>中的Ⅲ组仪器(既可在室外使用)

    主机:440× 300×150(mm) 5(kg)
    附件:440×300×80(mm) 3(kg)
    工作电源:AC220V±10%，频率:50Hz±5%
    环境温度:-10℃～ 40℃，相对湿度:≤85%
    绝缘电阻≤2MΩ
    介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。
    时间测试范围:0 ～999.9ms，分辨率:0.01ms
    速度测试范围:15m/s，分辨率:0.01m/s
    行程测试范围:0～750mm，分辨率:0.01mm
