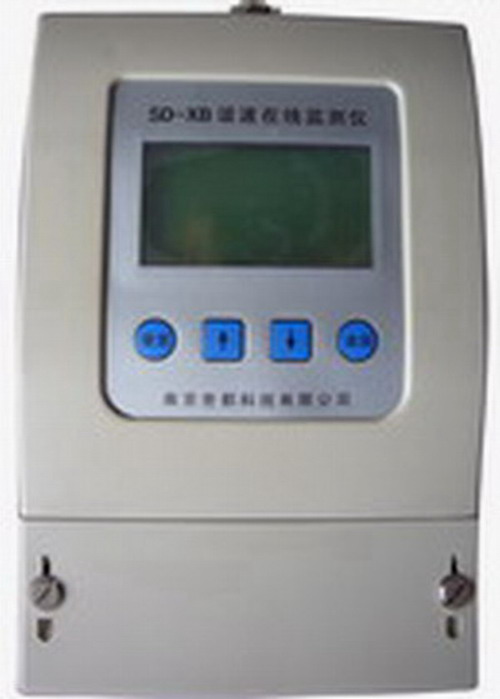

PD-XB型三相谐波在线监测仪

 主要用途：

对变电站母线或低压电网的频率、谐波、电压、电流、功率因素、正负序电压、正负序电流、不平衡度、无功、有功、有功电度、无功电度等电量进行全天候的监测，为全面掌握电网质量、电网改造和电网谐波治理提供依据。

 适用场合

1、6—500 kV/50Hz 高电压电网的二次回路AC100V/50Hz。

2、0.4 kV/50Hz 低压电网。(选用SD-XB-220型)

 功能特点：

仪表监测并实时显示如下电能参数

1. 三相电压、电流和电网频率、功率因数。
2. 三相 3-31 次谐波电压、谐波电流含有率。
3. 三相电压、电流谐波总畸变率。
4. 三相电压、电流不平衡度（ξ）
5. 正序电压、负序电压、正序电流、负序电流和零序电流。
6. 三相有功功率，无功功率，有功电度、无功电度。
7. 运行时间

 保护措施

1. 过压、过流保护和雷击防护。
2. 失电保护、一年内数据不丢失。

 统计数据：

1、电压质量数据包括

1.1 运行总时间、合格时间、合格率。

1.2 超上限时间、超上限率、超下限时间、超下限率。

1.3 最大电压值、最小电压值及其出现的时间。

2、谐波监测数据包括。

2.1 总谐波电压含量及畸变率、3-31 次谐波电压分量及含有率。

2.2 总谐波电流含量及畸变率、 3-31 次谐波电流分量及含有率。

2.3 谐波电压畸变合格时及合格率、畸变最大值及其出现的时间。

2.4 谐波电流畸变合格时及合格率、畸变最大值及其出现的时间。

 测量精度

1. 电压测量： 0.5 级。
2. 频率偏差不大于：0.01Hz
3. 时钟误差：每天≤± 1s ，每年≤± 5min
4. 最大功耗：＜ 5VA
5. 电网谐波测量精度： B 级

 数据采集与管理

1. 具有 RS232 、 RS485 标准通讯端口，可用 PC 机现场采集。
2. 上位机基于 WINDOWS 操作平台，各种采集的数据都能自动生成各种报表、曲线、棒图。
3. 报表可根据需要转换为 WORD 或 EXCEL 格式打印。各种报表、曲线和棒图均可通过 EMAIL 对外发送。
