供应保定现场总线-保定现场总线安装调试-保定现场总线技术指导-保定现场总线-保定工厂流水线调试安装 现场总线是指以工厂内的测量和控制机器间的数字通讯为主的网络,也称现场网络。也就是将传感器、各种操作终端和控制器间的通讯及控制器之间的通讯进行特化的网络。原来这些机器间的主体配线是ON/OFF、接点信号和模拟信号,通过通讯的数字化,使时间分割、多重化、多点化成为可能,从而实现高性能化、高可靠化、保养简便化、节省配线(配线的共享)。 现场总线的特点及优点 (1) 全数字化通信 (2) 开放型的互联网络 (3) 互可操作性与互用性 (4) 现场设备的智能化 (5) 系统结构的高度分散性 (6) 对现场环境的适应性 现场总线的特点 现场控制设备具有通信功能,便于构成工厂底层控制网络。 通信标准的公开、一致,使系统具备开放性,设备间具有互可操作性。 功能块与结构的规范化使相同功能的设备间具有互换性。 控制功能下放到现场,使控制系统结构具备高度的分散性。 现场总线的优点 现场总线使自控设备与系统步入了信息网络的行列,为其应用开拓了更为广阔的领域; 一对双绞线上可挂接多个控制设备, 便于节省安装费用; 节省维护开销; 提高了系统的可靠性; 为用户提供了更为灵活的系统集成主动权。 现场总线技术的发展趋势

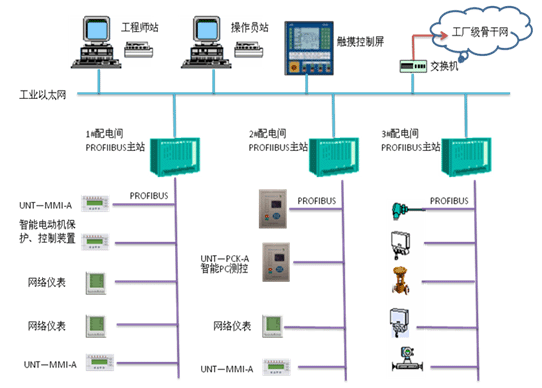

PROFIBUS现场总线是一种国际化、开放式异步通讯标准,于1996年被批准为国际标准。PROFIBUS已经广泛应用于制造业自动化、流程工业自动化等。它由三个部分:PROFIBUS-DP、PROFIBUS-FMS、PROFIBUS-PA。PROFIBUS-DP是一种高速低成本通讯,主要应用于现场设备级传输介质为屏蔽双绞线(EIA RS485),波特率从9600bps到12Mbps。艾默生公司的TDS-PA01总线适配器是PROFIBUS的兼容产品。TD3000系列变频器是高性能矢量型变频器,通过TDS-PA01总线适配器可方便地连接到Profibus总线上①,组成PROFIBUS工业现场总线控制系统。 二. 系统简介 本生产线产品为宽约3m、厚约0.3~1mm的高级广告布。生产线主机传动由14台电机完成,每台电机由一台变频器驱动,生产线连续化作业。工序之间现场设备上有张力检测装置,有安全开关、急停开关。 本系统采用西门子S7-300 CPU315-2DP作为PROFIBUS主站;三台S7-200 CPU226-2DP作为智能从站,分别控制辅助部分;12台TD3000、2台TD3300变频器作为从站。整个PROFIBUS线缆长度大约100M,波特率选择为500K即可达到传输速度要求。 三.主站与人机界面 CPU315-2DP作为主站,它有2个通讯口:PORT0 和PORT1。PORT0作为PROFIBUS总线通讯口,波特率选择为500Kbps。PORT1作为与人机界面通讯口,它为MPI口,采用RS485通讯,波特率为19.2kbps,我们制作了RS485通讯电缆与人机界面通讯。人机界面为台达PWS3260触摸屏。在触摸屏上进行全线控制、生产线运行显示、变频器运行显示、及参数的设置。CPU315作为主站,根据触摸屏的设定值和通过PROFIBUS从智能从站传来的张力信号比较,通过运算,转换成运行频率发送给14台变频器,控制14台传动电机。 由于从站距离较远,有需要在2、3好从站上需要查看对方的运行数据,在程序设计中有几个参数通过PROFIBUS由2号从站传给主站,通过主站再传送给3号从站。3号从站也通过同样途径传送给2号从站。由于操作需要,在2号从站上需要更改主站上的参数。在2号从站的界面上设计有按钮,信号通过PROFIBUS传送给主站。 主站程序执行是循环扫描执行方式,与其它PLC执行方式一样。通过PROFIBUS传送的信息也是周期传输的。 四. 智能从站 EM277 PROFIBUS-DP模块能使S7-200连接到PROFIBUS总线上。它也能使CPU222、CPU224,或CPU226与PROFIBUS主站和最大到6个的MPI主站通讯②。它接受主站的配置信息,在S7-200程序设计中要与主机配置相一致。在与主张信息交换中,EM277 PROFIBUS—DP模块接收主站、发送给主站缺省配置为2字入/2字出,它分为字一致、字节一致和缓冲区一致。 有三台S7-200 CPU226-2DP作为智能从站通过EM277挂接在PROFIBUS总线上。2号、3号从站为辅助操作部分,控制生产线上的电磁阀、采集控制信号、采集张力信号并经过滤波处理再传送给主站。2号从站为8字输入8字输出。3号从站为4字输入/4字输出。1号从站有相对的独立性,控制加热部分,仅接收主机运行信号、传送本系统故障信号,仅1字输入/1字输出。 2号从站有2个通讯口,每个口与一台PWS1711通讯,分布在1、2号操作台上。在1号操作台上主要进行放卷的两个卷轴之间更换。2号操作台对生产线辅助机械动作的操作、张力大小的调节。3号从站也有2个通讯口,分别与3、4号操作台上的PWS1711通讯。在触摸屏上完成运行状况的查看、参数的修改、辅助机械的操作。 1号从站为烘箱加热部分,具有相对独立性。CPU的PORT1口与一台PWS1711人机界面相连,PORT0编程为自由口通讯模式,与风机变频器组成RS485总线网。烘箱中导热油在盘管中流动,经循环风机进行热交换。风机共5台,全为变频控制,根据工艺要求调节运行频率。5台TD2000变频器采用RS485控制方式,波特率为9600kbps。
|
