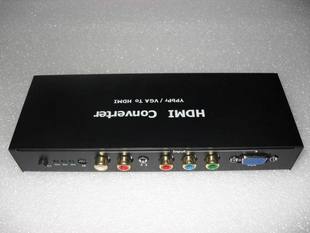

| HDMI转色差 |
|
||||||||||||||||
|
|||||||||||||||||
HDMI to VGA/YPBPR转换器是一款专为没有HDMI接口的电视机或投影仪而设计的，可方便实现HDMI>VGA或HDMI>YPBPR的格式变换.采用高集成度视频芯片处理，可将HDMI格式的高清信号转成高分辨率的VGA信号或高清晰度YPBPR信号，有助于驳接更多不带HDMI接口的显示设备（电视，投影，显示器……） 本产品为纯硬件处理，具有画质好，清晰度高，体积小，无需要安装驱动程序，携带方便，即插即用，移动性强等。 Ⅱ：产品特点 1. 高清晰度HDMI数字化处理芯片，可将HDMI数字信号转为模拟高分辨率的VGA信号或高清晰的YPBPR信号 2.可将HDMI高清信号里面的数字音频信号独立输出，同时也可以输出模拟的2.0立体声 3. 多路视频输入（HDMI1,HDMI2）,多路模拟输出 （VGA或YPBPR）,多路音频输出（光纤，立体声） Ⅲ：产品应用领域 1.应用领域： 安防视频信号源，广电设备，医疗设备，民用（如DVD,机顶盒，游戏机等） 2.产品优点：（同类产品对比） 无需更改任何原设备硬件，即接即用 适用范围广（安防，广电，医疗，民用）可应用于全球大部份国家和行业的视频设备 兼容性好，操作简单方便 体积小，移动性强（120mm x95mm x33mm) 可驳接DVD/Blu-ray DVD/HD set-BOX /DVR/PS3/XBOX360,电视机/显示器/投影机等； Ⅳ：产品接口示意图 1.输入接口:HDMI1,HDMI2 2.输出接口:Ypbpr,VGA,AUDIO-OUT 3.输入模式: HDMI输入模式：480I, 480P, 576I, 576P, 720P, 1080I, 1080P 4.输出模式: a. Ypbp输出模式：480I, 480P, 576I, 576P, 720P, 1080I b. VGA输出模式: 480I, 480P, 576I, 576P, 720P, 1080I, 1080P 5.音频接口:SPDIF OUT,AUDIO-OUT SPDIF驳接5.1功放机，可实现5.1音源输出 二.技术参数 最大传输速率 5.1Gbps 最大工作电流 300mA 电源适配器规格 AC(50/60Hz)100V~240V输入,DC5V/1A输出 工作温度 -40~+80’C 工作湿度 5~90%RH 外观尺寸(长*宽*高) 120mm x95mm x33mm 产品净重 0.28KG 重量(毛重) 0.39KG 彩盒尺寸 230*110*60mm 注意事项： 请正确使用并妥善保养，以保证产品性能以及正常工作。 1. 要远离潮湿、高温、多尘、腐蚀性及氧化性气体环境以免损坏。 2. 所有部件应避免强烈振动，不得碰撞、敲击、跌摔，以免损坏。 3. 请勿用湿手接触本机电源适配器插头 4. 从电源插座上拔掉适配器插头时,请握住插头,不要拉电源线. 5. 机器不用时请关掉电源(长期不用时请拔掉电源适配器插头) 6. 请勿开启机盖,切勿接触机内任何器件. 7. 必须使用厂家提供或经厂家认可的电源适配器 在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下： 序号 故障现象 原因及解决方法 1 不通电 1、检查电源插头是否正确插入电源插座. 2、检查电源是否打开. 2 无图像 1、确认电视已开机并处于与本机连接. 2、输入信号源是否开启并连接完好. 3、检查系统的连接状态. 4、检查连接线是否完好. 5、线材质量（HDMI线材要求符合HDMI 1.3标准） 6. 输入与输出切换开关是否在对应的位置 3 图像模糊 1、连接口重新连接,以防插座接口接触不良 2、线材质量（HDMI线材要求符合HDMI 1.3标准） 3. VGA线是否完好无损,是否标准的VGA线 质量保证声明 本公司对其产品予以质量保证，同时确保其生产无原料和生产工艺方面的缺陷。 如若由于此类缺陷造成产品无法正常使用的，而且自发货日期算起一年内通知本公司的，本公司有权根据实际情况，决定是否对其问题产品进行修理或者替换。由于机械、电气、滥用产品或者擅自修给等原因所造成的问题，公司不承担其责任。 如若报修符合上述维修条件的问题产品，报修者需要按当时产品零件的市场价格和维修人员的市场价值支付相关的维修费用。 |
