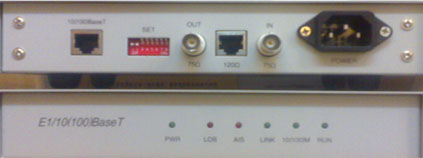

产 品 说 明 E1/10(100)BaseT 转换器 一、简介
E1/10(100)BaseT是借助于电信线路(E1或承载E1的传输网,如PDH、SDH、微波等)来实现以太网延伸的设备。它把以太网的帧格式变换成E1的帧格式进行 传输,再在对端将E1的帧格式还原成以太网的帧格式,实现以太网在基于E1的电信网上的传输。它可有效地利用电信运营商线路的剩余带宽,增加的投资很少、并可即时开通。 二、主要特点
· 实现以太网数据在E1线路中透明传输 · 具备以太网的自动协商功能,支持10M/100M、全双工/半双工的工作方式 · 能透明传输IEEE 802.1Q规定的超长帧,支持带有VLAN功能的以太网交换机 · 内置动态以太网MAC地址列表(1024个),具有本地数据帧过滤功能 · 缓存区的大小可以选择,以适应不同类型业务的需要,当是数据业务时可以选择 较大的缓存区,当是图象等实时业务时可以选择较小的缓存区 · 支持E1电路的可用性检测和故障自动处理 · 支持本地系统对远端系统的复位 · 具有E1电路的远端环回功能
三、接口参数
·E1接口: ·完全符合ITU-T G.703、G.704 ·HDB3码型,完备的线路告警指示输出 ·码速率:2048Kbit/s±50ppm ·物理接口为CC3标准同轴连接器,接口阻抗为非平衡式75 ·以太网接口规范: ·完全符合IEEE802.3标准 ·速率:10Mbit/s或100Mbit/s ·接口类型:8脚RJ45插头
四、典型应用 五、其他特性 ◆ 电 源:220V±20% -36 ~ -72V ◆ 功 耗:小于5W ◆ 环境温度:0℃-50℃ ◆ 体 积:220×177×37.5mm ◆ 重 量:1100g
六、装箱清单 1、RUN E1/10(100)BaseT 转换器 2、电源线一根 3、CC3同轴头两个 4、产品说明书 5、产品保修卡 供货信息: 协议转换器、转换器、网桥系列: 1、E1/10(100)Base-t(LT-2048B)/E1网桥、E1转以太网、G..703转以太网、BNC转以太网、2兆转以太网、2M转以太网、E1转RJ45,E1转RJ45、G703转RJ45、BNC转RJ45、2兆转RJ45、2M转RJ45、E1转IP、E1/IP、BNC/RJ45、E1/RJ45、G.703/RJ45 G.703/IP 2、 E1/V.35(LT-2048A)、E1转V.35、G..703转V.35、BNC转V.35、2兆转V.35、2M转V.35、2M/RJ45、BNC/V.35 3、 E1/ V24、E1转V24、BNC转V24、2兆转V24、2M转V24 4、 E1/232、E1转232、BNC转232、2兆转232、2M转232 5、 V.35/10(100)Base-t(LT-2048D)、V.35转以太网、V.35转以太、V35转以太网、V35转RJ45、V.35/RJ45 6、 4E1/10(100)BaseT( LT-4E10B)、4E1网桥、4E1协议转换器、4E1转以太网、4E1转以太、4E1转IP、4E1转RJ45、4E1/IP、4E1/RJ45 7、 8E1/10(100)BaseT( LT-8E10E)8E1网桥、8E1协议转换器、8E1转以太网、8E1转以太、8E1转IP,8E1转RJ45、8E1/IP、8E1/RJ45 8、 16E1/10(100)BaseT( LT-16E10E)16E1网桥、16E1协议转换器、16E1转以太网、16E1转以太、16E1转RJ45、16E1转IP、16E1/IP、16E1/RJ45
|
