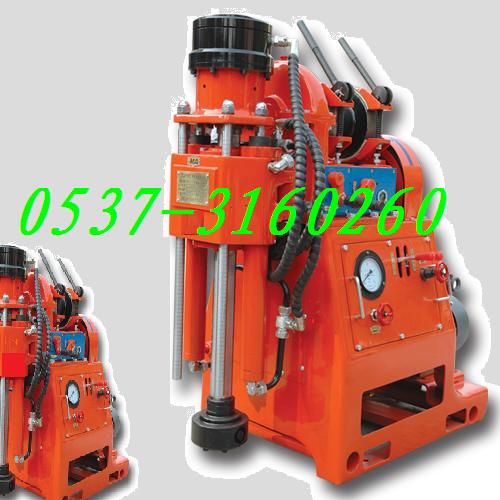

ZDY-380型煤矿用全液压坑道钻机
概述:ZDY系列煤矿用坑道钻机是全液压动力头组合式钻机。广泛用于煤矿井下钻瓦斯抽排放孔，注水孔，瓦斯测压孔，注浆孔,防突解压孔，探水孔以及其它工程用孔。配上取芯钻具可进行取芯钻孔。用硬质合金钻头，可在f≤7岩层中钻孔。配以PDC金刚石复合片钻头，可以在f＞7以上的岩层钻孔。该系列钻机的特点是：（1）分体积木式，便于井下运输，移位，安装。    （2）独特的液压系统，全液压传动，操作简单，方便省力。    （3）因用油管联接，并配有防喷钻杆，操作时可离开井口，较为安全。    （4）该系列钻孔为框架式支撑，一次安装可上下左右钻若干钻孔节省辅助时间，效率高。
工作原理
ZDY—380型煤矿用坑道钻机　　电动机带动油泵，将液压油通过高压胶管，操作台上多路换向阀分成两股，一股进入动力头液压马达，驱动液压马达带动钻具回转。一股进入给进油缸，使活塞杆伸缩带动动力头作给进或回程起拨钻具动作。控制方式：   （1）手动操作台相应手柄，实现动力头正反方向回转，动力头前进后退。   （2）顺逆时针方向旋转安装在操作台两压力表之间节流伐手轮，可调节钻机钻孔给进速度。   （3）顺逆时针方向旋转液压马达后部手轮，可改变马达输出回转速度
选型说明
（1）ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片，适用岩层硬度f≤7，如用户钻孔岩层硬度f＞7时，订货时需要说明。根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
（2）ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。
（3）ZDY系列钻孔机出厂一般配套双立柱支撑框架，立柱调整高度为2105～3463mm（升降135mm）。若用户巷道不适应需要改制订货时需要说明，可按用户巷道情况设计制造。
（4）井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料（巷道高度、轨距、巷道宽度等。）
（5）ZDY系列钻机出厂不配置输送冲洗液用泥浆泵，用户如需用应订货时说明增配。
（6）ZDY系列钻机出厂配套的钻杆直径为φ42、φ50、φ63。如果用户配套螺旋钻杆时订货时需要说明。
（7）ZDY系列钻机配套电机电压为380/660v如用户电源为660/1140v，订货时需要说明。
五、主要技术参数
参数名称 型号规格
 ZDY-380（原ZDY-340）钻机
 双速双立柱支承
最大钻进深度（m） 50-75
开孔直经（mm） 65
终孔直经（mm） 65/75
钻杆直经（mm） 42
钻孔倾角（0） 0-90o
钻孔方位角 0-360o
一次锚固机架方位角 ±30o
动力头输出速度（rpm） 85/170
动力头输出扭矩（N.m） 380/200
给进力（KN） 20
正常推动速度（m/min） 1.4
给进行程（mm） 800
锚固力（KN） 2×100
电机功率（KW） 7.5
主机外形尺寸（mm） 2010×220×335
整机重量（不含钻杆）kg 530
最大解体重量（kg） 240
