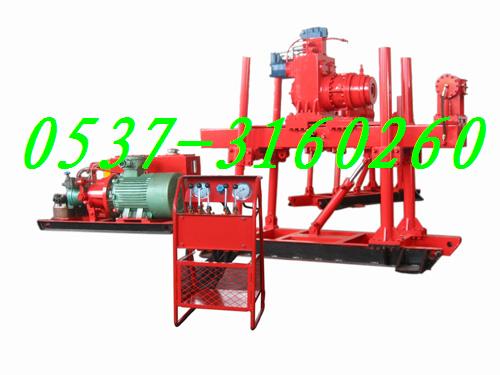

ZDY650型煤矿用全液压坑道钻机
用途及使用范围
 ZDY650型煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、探水孔、地质勘探孔以及其它煤矿井下工程钻孔。配上取芯钻具可以进行取芯钻孔。采用不同规格型号、不同材质的钻头及钻具可在不同煤层、岩层上进行不同用途的钻孔。
该钻机的特点是：
1、动力头式液压钻机由以下几个部分组成：液压泵站、动力头、机架、操作台、立柱支承等。
2、因是分体积木式结构，便于井下运输安装。
3、独特的液压系统，全液压传动，操作简单省力。
4、因用油管连接，并配有防喷钻杆，钻机工作时，操作者可远离井口，较为安全。
5、钻机工作时，动力头机架支承为框架式支承，一次安装可上、下、左、右钻若干个钻孔，节省辅助时间，效率高。
工作原理
电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
ZDY系列钻机选型说明
1、ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片，适用岩层硬度f≤7，如用户钻孔岩层硬度f＞7时，订货时需要说明。根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
2、ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。
3、ZDY系列钻孔机出厂一般配套双立柱支撑框架，立柱调整高度为2105～3463mm（升降135mm）。若用户巷道不适应需要改制订货时需要说明，可按用户巷道情况设计制造。
4、井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料（巷道高度、轨距、巷道宽度等。）
5、ZDY系列坑道钻机也可以配套四立柱支撑，订货时需要说明。
6、ZDY系列钻机出厂不配置输送冲洗液用泥浆泵，用户如需用应订货时说明增配。
7、ZDY系列钻机出厂配套的钻杆直径为φ42、φ50、φ63、φ73。如果用户配套螺旋钻杆时订货时需要说明。
8、ZDY系列钻机配套电机电压为380/660v如用户电源为660/1140v，订货时需要说明。
六、主要技术参数
参数名称\型号规格 ZDY650钻机
钻进深度（m） 100-150
开孔直经（mm）  115
终孔直经（mm）  65/75
钻杆直经（mm）  42/50
钻孔倾角（0）  0~±90o
额定转速（rpm） 75/205
额定扭矩（N.m） 650/200
最大给进力（KN）  46.3
最大起拨力（KN） 37.5
给进行程（mm）  850
电机功率（KW） 11
主机外形尺寸（mm）(长×宽×高） 2000×800×1600
主机重量（不含钻杆）(kg) 约960
