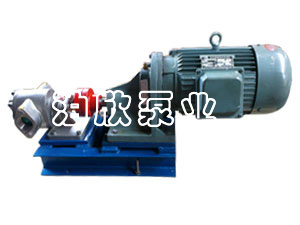

泊欣KCB不锈钢齿轮泵发热的解决方案
1、不锈钢齿轮泵发热不正常表现为泵的内外泄漏使大量的液压能转变为热能,导致液体温度升高,同时使得零件产生热变形,引起不同膨胀系数材料的运动副间隙发生变化。间隙变小时,运动件之间会因干摩擦而导致局部过热;问隙变大时造成泄漏增加,其损失转化为热能,使不锈钢泵等的温度进一步升高。
圆弧泵人字齿轮泵:主动齿轮和从动齿轮分别由两个方向相反的斜齿轮组成人字圆弧齿轮。
人字圆弧泵的齿轮,使齿轮的啮合逐渐进行,接触面积大,工作平稳,流量均匀,效率较高,使用寿命较长,允许转速也比正齿轮泵为高。
因此,流量较大的圆弧齿轮泵,几乎都属于人字圆弧齿轮泵。油库中一般采用人字齿轮泵。
圆弧齿轮泵的工作原理:它的一对啮合齿轮,其中一个主动齿轮由原动机带动旋转,另一个从动齿轮与主动齿轮相啮合而转动。由于齿轮与泵盖之间的间隙很小,因此吸入口和排出口是隔开的。当主动齿轮转动时带动从动齿轮以相反方向旋转。在吸入口处,齿轮逐渐分开,齿穴空了出来,使容积增大,压力降低,将油料吸入。吸入的油料在齿穴内沿着泵壳带到排出口,在排出口处齿轮重新啮合,使容积缩小,压强增高,将齿穴中的油料挤入排出管中。封锁腔的容积初步时跟着齿轮的改变而逐渐减小,往后又跟着齿轮的改变而逐渐添加,由于油压的可收缩性很小,所以密封腔容积减小会使被困油液受挤压而发作很高的压力,从遍地裂痕中挤出去,构成油液发烧,并使机件遭到额外的负载。
不锈钢泵为了减小对泵轴所做用的径向力,并防止齿轮表面受到剥蚀,必须采取适当的措施。为此,在泵盖上开有两条平衡槽。
当封闭空间由大变小时,被挤压的液体可沿平衡槽流向排出口。当封闭空间的容积增大时,吸入口的液体可经平衡槽流进封闭室。此外,还可以采用在从动齿轮上开平衡孔的方法。平衡孔是通过齿顶和齿底钻通的的若干个径向小孔,在与平衡孔同一横断面处的从动轴上开两个凹槽。当封闭空间由大变小时,被挤压的液体经平衡孔和凹槽流向排出口;封闭空间由小变大时,吸入口中的液体可经小孔和凹槽流进封闭室。正齿轮泵装配时应注意从动轴的方向,使它能起平衡径向力的作用。此外,若将从动轴朝顺时针方向转动一个小角度,则泵的排出口与吸入口通过小孔和凹槽连通,泵工作中,部分排出液体回流到吸入口,由此可调节齿轮泵的流量。
