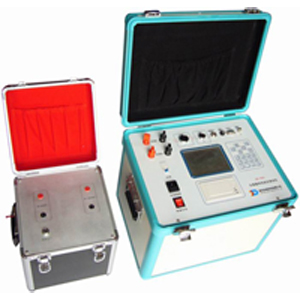

| 互感器特性综合测试仪 |
|
||||||||||||||||
|
|||||||||||||||||
概述 主要特点 该仪器是继电器保护和高压绝缘专业用来测试电流互感器和电压互感器的专门仪器： 主要特点：电源380AC与220AC自动识别,仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来（伏安特性、5%或10％误差曲线），省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、方便。无需专门培训，容易掌握。 可选外接升压器：选配的外接升压器最高可升至2500V/3A，完成电流容量比较大的互感器的伏安特性测量。单机就能完成互感器变比和极性试验，最大能做的变比能达到25000A/5A（5000A/1A），320×240大液晶全LCD全汉化图形界面，每一个操作都有详尽的中文菜单和注释说明，直观便捷。 测试时直接显示伏安曲线，图形清晰、美观、直观方便，面板自带打印机，具有任何测量参数保存和测量结果打印的功能，并可以用RS232口与pc机连接。 对于电流互感器，可以完成： 1．电流互感器直流电阻测量 2．电流互感器保护绕组的伏安特性测试； 3．电流互感器的电流变比测试； 4．电流互感器极性判别； 5．电流互感器的5%或10％误差曲线； 6．电流互感器的二次绕组交流耐压； 7．电流互感器的实际二次负荷测量。 对于电压互感器，可以完成： 1． 电压互感器的电压变比测试； 2． 电压互感器的极性判别； 3． 电压互感器的空载误差和激磁特性测试； 4． 电压互感器的实际负荷测量； 5． 二次绕组交流耐压。 技术指标 1 .测试仪技术参数 输入电压 输出范围 测量范围 测量精度 测试仪单机方式 220V 0～550V 20A 0～550V 20A 0.5% 测试仪单机方式 380V 0～950V 20A 0～950V 20A 0.5% 配套外接升压器 0～500V 0～2500V 3A 0～2500V 3A 0.5% 变比测量范围 25000A/5A 5000A/1A 0.5% CT负荷测量 0.1～30Ω 0.5% PT负荷测量 10VA～500VA 0.5% |
|
