| 电缆识别仪 |
|
||||||||||||||||
|
|||||||||||||||||

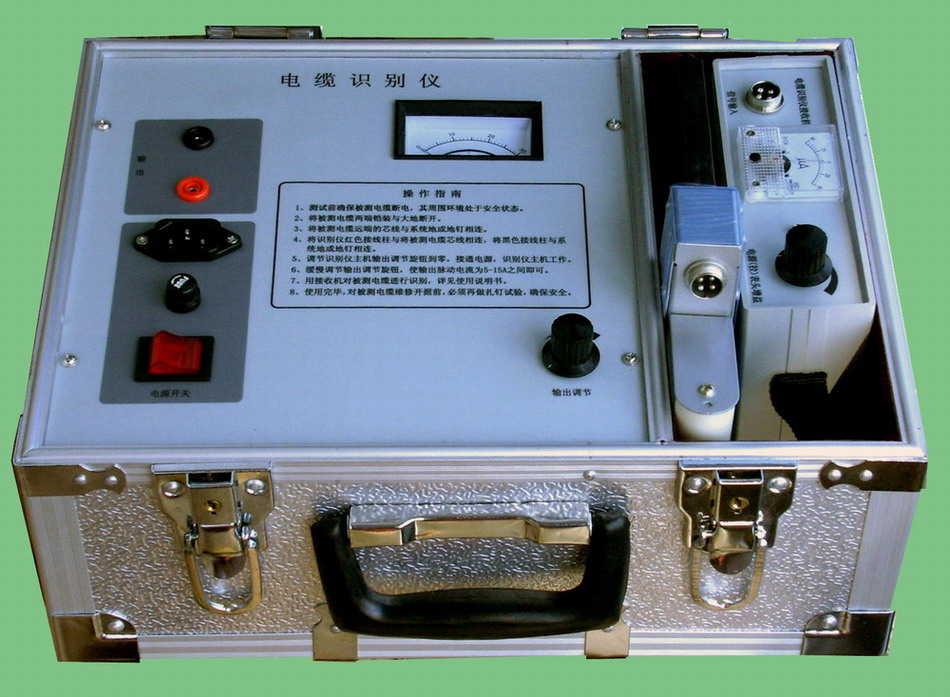

PD004型电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它由一个信号发生器，一个带传感器的接收机及连线构成。 工作原理 为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。 仪器外型及功能介绍 主机外型尺寸：370mm×270mm×210mm 接收机外型尺寸：170mm×60mm×140mm 识别仪主机各部分功能如下 1. 电源开关：控制整机电源通断。 2. 电源输入插座：用仪器所配专用电源线，输入50HZ、220V交流电源。仪器使用时，应独立使用三孔电源插座，插座接地线就近直接接地。 3. 保险座：仪器使用10A保险芯，损坏时应换同规格保险芯。 4. 黑接线柱：测试时，用配套黑色测试线（Ф4插头）插入此插孔，另一端测试夹接系统地。 5. 红接线柱：测试时，用配套红色测试线（Ф4插头）插入此插孔，另一端测试夹接被测电缆芯线。 6. 表头：指示输出电流大小。 7. 输出调节：用于调整主机电流大小，使用时根据测试电缆长短及接收器指示大小适当调节。顺时针旋转输出电流增大。 接收机各部分功能如下 1. 电源开关：接收机电源接通与关断。 2. 幅度调节：顺时针旋转，接收机电表指示值增大，逆时针旋转，指示值变小。 3. 表头：指示输入信号幅度大小与极性。 4.电源指示灯：电源开关接通时，指示灯亮。 |
|
