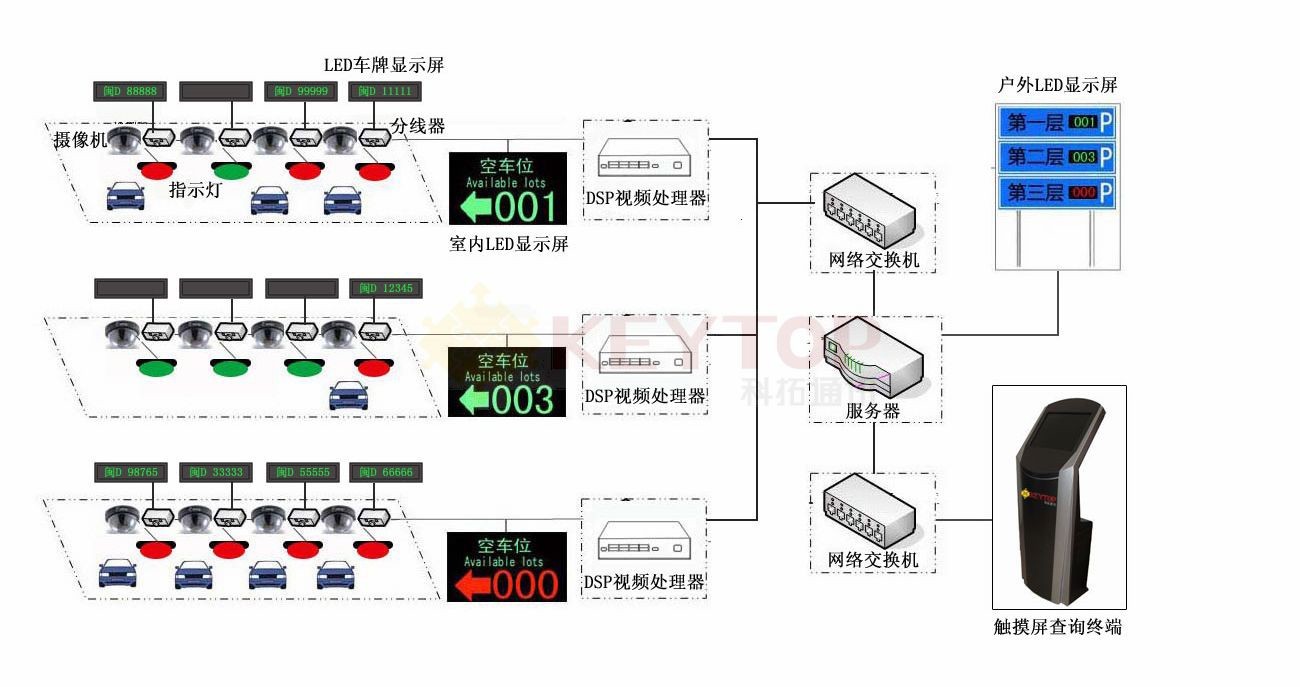

通过科拓车位探测器,实时采集停车场的各个车位停车情况,区域控制器按照轮询的方式对停车场的各个车位探测器的相关信息进行收集,并按照一定规则将数据压缩编码后反馈给主控制器,由主控制器对整个车场的车位停放信息进行分析处理后,发送给停车场内各指示牌、引导牌等提供信息,指导车辆进入相关车位。并同时将数据传送给计算机,由计算机将数据存放到数据库服务器,计算机系统提供数据查询接口。系统可脱离计算机独立运行。
在停车场路口处或地下电梯出口处会安放一台触摸屏,触摸屏会时时跟服务器上的数据相连。当车主购物或者办事回来取车时,只要在这台触摸屏上输入自己的车牌号上后4位或者3位,然后触摸屏显示最后停车被抓拍的画面让车主确认,确认后触摸屏可以通过地图的方式显示车主的位子和车辆所停的位子。如果输入车牌后几位数字后显示出的图片不是车主的,车主可以通过进场时间进行模糊查询进场5分钟的时间段里所有停车时抓拍的图片进行确认。车主可以很清楚知道我的车在第几层、第几区、第几号。

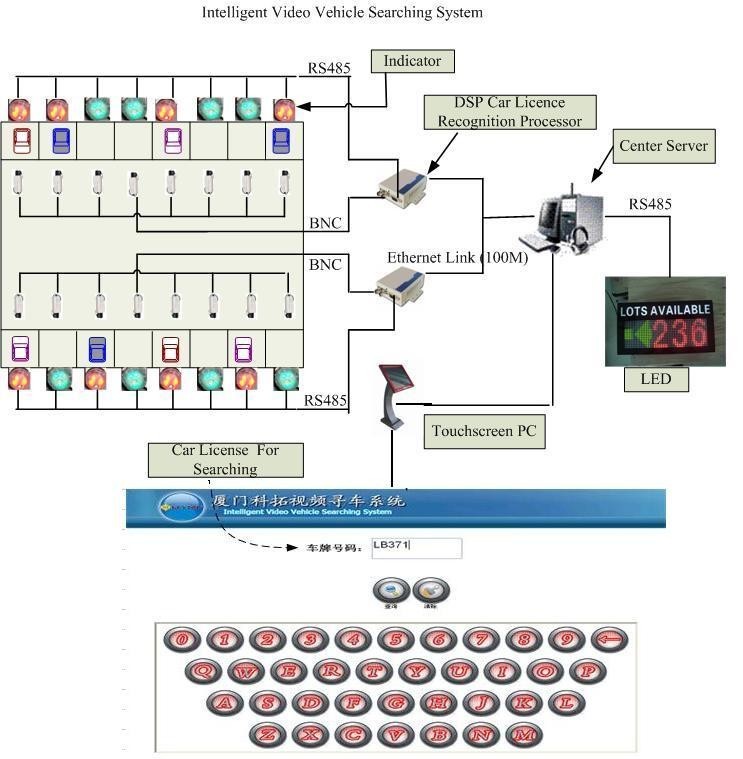

在每个车位的上方安装一个摄像机用于车位图片的抓拍,每个DSP车牌识别器(DSP Car Licence Recognition Processor)连接8台摄像机,DSP车牌识别器对抓拍的图片进行车牌识别,同时通过RS485通讯控制指示灯,红色表示车位上有车,绿色表示车位上没有车。
DSP车牌识别器把车牌识别的结果通过以太网(Ethernet)传给中央服务器(Center Server),中央服务器将数据写入数据库,以供触摸屏电脑进行查询,同时将空车位信息显示在LED屏上。
|
