10KV高压接地线 |
|
||||||||||||||||
|

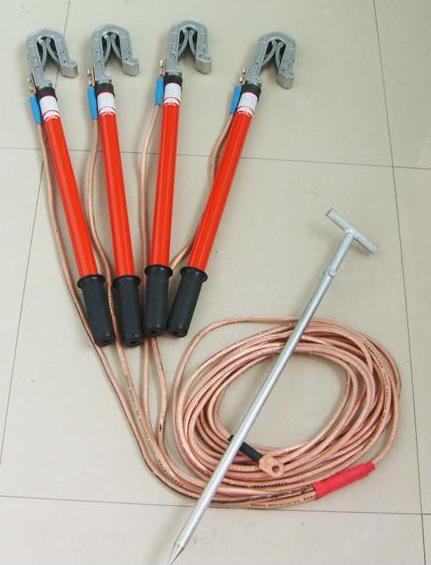

1. 高压接地线国家规定技术标准: (1)在各接线鼻之间测量直流电阻,对于25mm2,35mm2,50mm2,70mm2,95mm2,120mm2的各种截面,平均每米的电阻值应分别小于0.79mΩ,0.56mΩ,0.40mΩ,0.28mΩ,0.21mΩ,0.16mΩ,周期不超过5年。 (2)操作棒的工频耐压试验,10KV,35KV,63KV,110KV,220KV接地棒分别要通过在45KV,95KV,175KV,220KV,440KV打耐压,保持一分钟不击穿。而330KV,500KV接地棒要分别在380KV,580KV上打耐压,保持五分钟不击穿。 2. 10KV高压接地线概述:接地线是用于防止设备、线路突然来电,消除感应电压,放尽剩余电荷的临时接地的装置。 (1)高压接地线作用: 用于线路和变电施工,为防止临近带电体产生静电感应触电或误合闸时保证安全之用。 (2)结构: 携带型短路接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹。 3.10KV高压接地线的分类及简述 按照使用环境可以分为:室内母排型接地线(JDX-NL)和室外线路型接地线(JDX-WS)。 (1)平口螺旋压紧式接地线 JDX-NL-10KV高压接地线 接电夹型式:铝平口螺旋压紧式接电夹 接电夹规格:接电夹开口口距35mm,最大开口口距130mm 操作杆规格:0.5m*3根,外径Ф30mm,操作杆长度和外径可根据用户需求定制。 铜线规格: 横截面:25mm2,3*1.5m+3.5m合相式。长度和线径可根据用户需求定制。 (2)手握式接地线 JDX-NS-10KV高压接地线 接电夹规格:接电夹开口口距35mm,最大开口口距130mm 操作杆规格:0.5m*3根,外径Ф26mm,操作杆长度和外径可根据用户需求定制。 软铜线规格:横截面:25mm2,3*1.5m+3.5m合相式。长度和线径可根据用户需求定制。 (3)圆口螺旋压紧式接地线JDX-WL-10KV高压接地线 接电夹规格:接电夹开口口距35mm,最大开口口距65mm 操作杆规格:1m*3根,外径Ф30mm,操作杆长度和外径可根据用户需求定制。 软铜线规格: 横截面:25mm2,3*1.5m+12m合相式。长度和线径可根据用户需求定制。 (4)线路挂钩式接地线JDX-WS-10KV高压接地线 接电夹规格:接电夹开口口距35mm,最大开口口距130mm 操作杆规格:1m*3根,外径Ф30mm,操作杆长度和外径可根据用户需求定制。 软铜线规格: 横截面:25mm2,3*1.5m+12m合相式。长度和线径可根据用户需求定制。 4.高压接地线的使用说明 (1)挂接地线时:先连结接地夹,后接接电夹;拆除接地线时,必须按程序先拆接电夹,后拆接地夹。 (2)安装:将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上,将接地线合相上的单眼铜鼻子固定在接地夹或地针上,构成一套完整的接地线。 (3)核实接地棒的电压等级与操作设备的电压等级是否一致。 (4)接地软铜线有分相式和组合式,接地棒有平口式和双簧钩式线夹。 |
|
