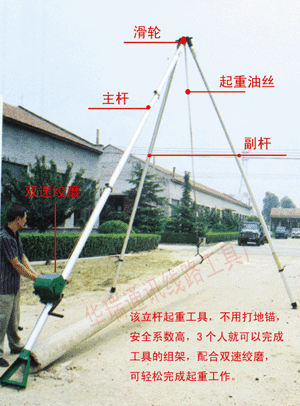

编号：JD-JK01 名称：三角架立杆机 |
|
|
|
铝合金三角架立杆机:采用天津铝合金厂生产的高级原材料，通过本厂技术人员多年的开发，研制，廊坊市产品准产证（廊生许字第0876号）执行标准Q/ZWG003-2003,现以正式投放市场，该产品体积小，重量轻，应用灵活，方便保险，系数高，解决了吊车不能进行的场地及人工立杆危险性大的难题（市区胡同或半山区丘陵地带施工）更能体现其特点，整套立杆过程只需几个人在短暂的十几分钟内完成。 说明:铝合金立杆机采用天津铝合金厂生产的高级原材料,通过本厂技术人员多年的开发研制,现已正式投放市场.该产品体积小,重量轻,应用灵活,方便保险,系数高,解决了吊车不能进行的场地及人工立杆危险性大的难题(市区胡同或半山区丘陵地带施工)更能体现其特点,整套立杆过程只需几个人在短暂的十几分钟内完成
三角架立杆机操作规程:
1、支起三角架立杆机,中间垂直点正对挖好的线杆坑
2、用油丝套住线杆,套在线杆的4.5米处(10米线杆) ;5.3米处(12米杆) ;5.5米处(15米杆)
3、人工摇动稳机手柄,把线杆粗头朝下,垂直吊起地面后,线杆随立杆角度惯性,自然放入坑内
4、两棵辅杆(12米-15米)支起后,必须平行和主杆成为等腰三角形.两棵辅杆支撑点最大不能超过3.5-4米.
|
编号 |
HY068-01 |
HY068-02 |
HY068-03 |
|
管径×管长mm |
100×7000 |
82×6000 |
82×5400 |
|
适用杆长(m) |
12 |
10 |
8 | |
|
编号：JD-JK02 名称：人字抱杆 用途：用于10KV-110KV输配线路电杆组立。 |
|
|
|
产品编号 |
型号 |
总长（m） |
截面(mm) |
允许负荷（KN） |
|
HY067-01 |
LGRB-6 |
6 |
80/5 |
15 |
|
HY067-02 |
LGRB-7 |
7 |
100/5 |
20 |
|
HY067-03 |
LGRB-8 |
8 |
120/5 |
25 |
|
HY067-04 |
LGRB-9 |
9 |
150/5 |
30 |
|
HY067-05 |
LGRB-9.5 |
9.5 |
150/5 |
35 |
|
HY067-06 |
LGRB-11 |
11 |
150/5 |
40 | | |
|
编号：JD-JK03 名称： 脚扣 用途：适用于电力、邮电线路水泥杆登杆。 |
|
|
|
产品编号 |
型号 |
适用杆径
（mm） |
杆高
（m） |
重量
（kg） |
备注 |
|
HY076-01 |
JK-300 |
Φ190-300 |
7-12 |
2.8 |
变距 |
|
HY076-02 |
JK-400 |
Φ300-400 |
8-15 |
3.1 | | |
|
编号：JD-JK04 名称：脚扣用途：适用于电力、邮电线路混凝土杆或钢管塔登高用。 |
|
|
|
产品编号 |
型号 |
模式 |
额定负荷 |
适用杆径 |
|
|
|
|
(kg) |
(mm) |
|
HY077-01 |
JKG-250 |
定距 |
150 |
ф250 |
|
HY077-02 |
JKG-300 |
定距 |
150 |
ф300 |
|
HY077-03 |
JKG-400 |
定距 |
150 |
ф400 |
|
HY077-04 |
JKGD-300 |
变距 |
150 |
ф900-ф300 |
|
HY077-05 |
JKGD-400 |
变距 |
150 |
ф250-ф400 |
|
HY077-06 |
JKGD-500 |
变距 |
150 |
ф350-ф500 | | |
|
编号：JD-JK05 名称：滑板吊椅 |
|
|
|
产品编号 |
型号 |
安全负荷（Kg） |
形式 |
重量（kg） |
|
HY079-01 |
KYD-1 |
150 |
定向 |
7 |
|
HY079-02 |
KYZ-1 |
150 |
转向 |
6 | | |
|
编号：JD-JK06 名称：胶轮滑板 |
|
|
|
产品编号 |
型号 |
安全负荷（Kg） |
形式 |
重量（kg） |
|
HY078-01 |
KYD-1 |
150 |
定向 |
7 |
|
HY078-02 |
KYZ-1 |
150 |
转向 |
6 | | |
|
编号：JD-JK07 名称：安全带 |
|
|
|
序号 |
产品名称 |
型号 |
|
HY080-01 |
DW1Y电工围杆带单腰带式 |
2000mm*80*50*40 |
|
HY080-02 |
DWY电信工围杆绳单腰带式 |
1500mm*80*50*40 |
|
HY080-03 |
T2W2Y通用II围杆绳单腰带式 |
2900mm*80*50*40 |
|
HY080-04 |
T1XY通用I型悬挂单腰式 |
2500mm*80*50*40 |
|
HY080-05 |
TIXB通用I型悬挂双保险安全带 |
2000mm*80*50*40*3000 |
|
HY080-06 |
尼龙脚扣带 |
500mm*20 | | |
|
编号：JD-JK08 名称：运杆车 |
编号：JD-JK09 名称：单双杆运杆车 |
|
|
|
|
