CPB卡盘，固定夹头，筒夹卡盘，朝铨卡盘，台湾卡盘，进口卡盘，浙江卡盘，快速卡盘
普通会员
东莞市德锐精密机械有限公司
经营模式：　 生产型
会员评价总数：0条 发表评价
诚信指数：　 10
彭程 先生 (销售)
电　　话：0769-81103466
手　　机：13922510227
邮　　箱：dr-precision#hotmail.com
产品规格： 多种型号供选
产品数量： 50
包装说明： 气垫包装
价格说明： 1
未使用即时通
请用网站留言
有 效 期：年月日
所 在 地： 广东省 东莞市

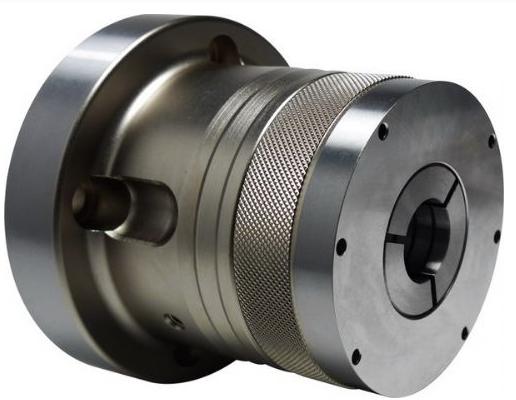

卡盘，朝铨卡盘，台湾卡盘，进口卡盘，浙江卡盘，快速卡盘（CPB系类15C）

卡盘，精密筒夹夹头产品特点

*卡盘，美规机床最常用筒夹规格*

CPB系列后拉式动力筒夹夹头/卡盘采用美规机床最常用的5C型(最大夹径26mm)与16C型(最大夹径40mm)筒夹.工作时筒夹后拉夹紧.中心精度高.CPB动力筒夹夹头有A2型与平背型法兰可选用.可以搭配各式主轴鼻端的数控机床工作.

  • 卡盘搭配美规5C与16C弹性筒夹工作
  • 卡盘滑套后拉夹紧, 夹持精度高
  • 卡盘可安装于数控车床，研磨床，或各式专用机工作
  • 标准A2型法兰安装
  • 标准平背型法兰安装(订制品)
  • 夹持精度0.020mm - 标准筒夹
  • 夹持精度0.010mm - 特选精密筒夹


卡盘，筒夹夹头尺寸及性能规格 - A2法兰

CPB-5C-筒夾夾頭
型号
CPB-5C-A4
CPB-5C-A5
CPB-5C-A6
CPB-16C-A5
CPB-16C-A6
主轴鼻端 A2-4 A2-5 A2-6 A2-5 A2-6
A 112mm (4.41") 137mm (5.39") 166mm (6.54") 137mm (5.39") 166mm (6.54")
B (安装螺丝孔) 82.6mm (3.25") 104.8mm (4.13") 133.4mm (5.25") 104.8mm (4.13") 133.4mm (5.25")
C 63.5mm (2.50") 82.6mm (3.25") 106.4mm (4.19") 82.6mm (3.25") 106.4mm (4.19")
D (最大拉管牙径) Max. M44 Max. M58 Max. M65 Max. M58 Max. M65
F 60mm (2.36") 70mm (2.76") 70mm (2.76") 80mm (3.15") 80mm (3.15")
L 122mm (4.80") 122mm (4.80") 122mm (4.80") 145mm (5.71") 145mm (5.71")

工作弹性筒夹

5C
(最大夹径26mm)		 5C
(最大夹径26mm)		 5C
(最大夹径26mm)		 16C
(最大夹径40mm)		 16C
(最大夹径40mm)

最大夹持径

26mm (1.02") 26mm (1.02") 26mm (1.02") 40mm (1.57") 40mm (1.57")

最大允许拉杆推力

1800kgf (3900lbf) 1800kgf (3900lbf) 1800kgf (3900lbf) 2300kgf (5060lbf) 2300kgf (5060lbf)
最高转速RPM 6000 6000 6000 5000 5000

产品净重

4.5kgs (9.9lbs) 5.0kgs (11.0lbs) 7.5kgs (16.5lbs) 5.5kgs (12.1lbs) 10.0kgs (22.0lbs)
