项目简介

纸泥经过物理、化学方式处理达到卫生学无害化水平后，是优良的功能性建筑材料，具有保温节能、隔阻热辐射、延迟热传导、吸声功能。我公司开发的利用造纸污泥生产自保温砌块的专利项目，为资源化利用造纸污泥提供了较为完善的生产工艺、生产设备及产品。利用量大于70%，满足节能50%～85%的要求,抗压强度2.5MPa～7.5MPa，容重600㎏/m³～1200㎏/m³，节能65%时生产综合成本约156元/m³（每利用1立方米造纸企业或政府补偿60～80元，二者相减156-80=76元/m³），市场价约350元/m³，生产线年产量10～50万立方米，设备投资230万元～900万元。

联系方式

联系人：许先生

手  机：13505547590

网  址：http://www.x88h.com

E-mail：xh_7622178@vip.163.com

单 位：科硕节能建材科技有限公司

地  址：中国.安徽省淮南市

项目分析

一、利用污泥的原则

    1、废物利用资源化、利用方式简单化、利用量最大化，在满足产品性能的前提下最大限度地增加利用量。

    2、根据接产企业所在地特定的气候条件下建筑节能的特性，相应设定自保温砌块的性能，在赋予产品优异性能价格比的同时，拓展更广大的市场空间。

二、功能化利用污泥的依据

  1、经过物理、化学方式预处理后，达到卫生学无害化水平。其具有隔阻热辐射、延迟热传导，在增加保温性能的同时，增加墙体的蓄热系数，从而提高热惰性指标，对改善人体居住的舒适性有着积极意义。亦是良好的吸声材料，对提高墙体的隔声指标有较大作用，是优良的功能性建筑材料。充分发挥优势，彻底解决危害，赋予并利用其功能性建筑材料的作用，形成初级“污染废弃物”、中级“功能性原材料”、终极“高附加值产品”的利用途径，真正实现“变废为宝”的愿望。（回收废纸～纸纤维素，作为保温材料应用于建筑，国外已有40多年历史）

  2、我公司所开发的多种专利项目及生产工艺的“独特的成型方式、独特的产品结构和与之相配合的生产流水线”，结合我们对造纸污泥成熟的预处理技术，为资源化利用造纸污泥提供了较为完善的生产工艺、生产设备及产品。

  通过对上述方式安全性能的研究表明，将经过处理的污泥作为功能性填充材料生产自保温砌块，不会对生态环境造成不良影响。

三、利用方式与利用量

  1、在对污泥进行物理、化学方式预处理后，在砌块成型的同时将其填充在主体砌块的空腔中，二端用保温砂浆封口。

  2、在混凝土的材料组成中加入一定量的污泥，既进一步增加了污泥的利用量，又降低了材料成本，同时可减轻重量，增加保温性能。但是，该方式可能会有少量重金属渗出，对砌块的卫生指标有影响。

    3、以年产量30万立方米计，年利用23.6万吨

    A、自保温砌块：重量比的70%；

    B、填充型砌块：重量比的73%；

   注：1、重量——以贵方所发来纸泥的原重量计

       2、年产量计算方式：小时产量×24小时×285天

   4、在利用造纸污泥的同时，还可利用炉渣、碎石、尾矿、建筑垃圾、废泡沫颗粒等。

四、产品

   1、自保温砌块

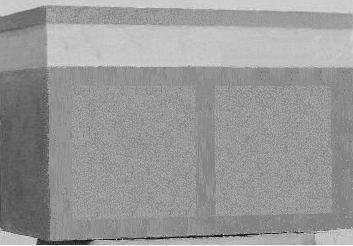

    A、自保温砌块是由主体砌块、保温层、保护层及连接主体砌块与保护层并贯通保温层的“保温连接柱销”组成，为确保安全，在保温连接柱销中设置有加强钢丝。主体砌块的空腔中填充“经过卫生无害化处理的造纸污泥”。是具有自隔热保温功能的建筑外墙体，在砌筑成墙的同时，完成外墙的结构功能、隔热保温功能、防水功能。在国家强制推行建筑节能，并对外墙的节能指标有明确要求的大环境下，该产品市场大、利润丰。属高新技术项目，享受多项优惠政策。

     B、自保温砌块，是以由内外面层与立肋组合而成的结构体及保护层的强度、干缩值、吸水率、含水率、抗冻性、抗渗性、防火性能等为依据。而隔热性能、传热系数、热惰性指标、隔声性能，则由保温性能高、吸音性能好的外保温层、纸泥芯块与蓄热系数大、隔声性能好的结构体共同作用。纸泥置于密闭的空腔中当墙体吸湿或干燥时，纸泥芯块的膨胀或干缩完全受结构体限制，防潮、防蛀、防霉。

    C、自保温砌块中主体砌块的强度、干燥收缩值、吸水率、保温性能等与砌筑砂浆、外墙抹灰相匹配，二者间的粘接强度高，为杜绝砌筑缝、外墙面产生裂纹裂缝提供了保障。

   2、填充型砌块：主要用于建筑内墙，在用于外墙时，其外需再复合隔热保温层。

五、经济效益（以自保温砌块计）

    1、生产综合成本154.76元/m³

材料成本：128元    养护费：3.00元    水电费：1.70元

工资：5.30元     设备折旧：0.76元     污泥改性费约16元

    2、税前利润3157.2万元

综合成本：154.76元/m³     出厂价：260元/m³

利润：260-154.76＝105.24元/m³     年利润：105.24×30＝3157.2万元

    3、对企业而言，还应加入每利用1吨造纸污泥造纸企业或政府返还的80元，80×23.6＝1888万元。

总利润：3157.2+1888=5045.2万元

（以水泥 530元/吨，炉渣 55元/m³，造纸污泥处理费约16元/吨计）

六、防火

1、自保温砌块中的外保温层是填充在混凝土支架的空腔中，在砌筑时，其只与砌筑砂浆接触，无火灾隐患；纸泥与料浆混合后属不燃材料；砌筑成墙后，EPS保温材料、纸泥与料浆混合的芯块是被密闭在20+15=35mm厚的混凝土保护层内，没有燃烧的环境，亦无点燃的途径。

2、自保温砌块设有“高放火型”，外保温层的四面由3～6mm的不然性保温混凝土包裹，以杜绝火灾的发生。

3、当有特殊防火要求时，外保温层可选用岩棉板、玻璃棉板等无机材料。

4、填充型砌块属A级不燃材料。

九、产品自成体系

   1、自保温砌块配套有专用于梁、柱、剪力墙等冷桥部位的“外保温板”和辅助砌块，其与保温砌块的保温性能、干燥收缩值、吸水率、温度变形等指标协调统一，满足建筑节能一体化对外墙的要求。具有：与建筑同寿命、生产成本低、施工简便、维修方便——初始化建设成本低，未来运营成本低的特点。

  2、品种规格

 a. 承重型、非承重型

b. 小型： 390×190×250～290

       中小型：600×300×250～290（与标准加气块相同）

   各规格自保温砌块均配有辅助砌块

C. 配备有用于梁柱、剪力墙的自保护外保温板及砌筑砂浆，便于实现建筑节能一体化。

  3、砌筑方式

（1）采用保温砂浆砌筑

（2）采用普通砂浆砌筑

（3）采用轻质保温砂浆或普通砌筑砂浆砌筑，将EPS、XPS等保温板条嵌入外保温层间的缝隙，而后用聚合物砂浆勾缝

   4、材料

（1）胶结材料：水泥、粉煤灰。水泥品种不限，一般选用普通硅酸盐水泥。

（2）集料、填料：造纸污泥、炉渣、陶粒、建筑垃圾、尾矿渣、粉煤灰、废泡沫颗粒、稻壳等。

（3）保温材料：EPS板、XPS板，岩棉板、玻璃棉板、造纸污泥等。

十、专用生产流水线

 该机是造纸污泥利用的专用自保温砌块成型机，满足自保温砌块、填充型砌块、辅助砌块及外保温板的生产。

  1、该生产线由PLC程控，自动化程度90%。具有：

  （1） 产量大：年产量是同类自保温砌块设备的倍数。

  （2） 能耗小：

     ① 在相同产量时，装机容量仅约为加气块设备的50%。

 ② 产品为自然养护，无需高温高压蒸汽养护。

  （3） 噪音低：与同类成型设备比约降噪55%。

  2、生产流水线价格

   （1） HZKX-K—10L型  年产量 10万立方米，价格：270万元

   （2） HZKX-K—15L型  年产量15万立方米，价格：390万元

   （3） HZKX-K—30L型  年产量30万立方米，价格：560万元

   （4） HZKX-K—50L型  年产量 50万立方米，价格：880万元

         年产量计算方式：小时产量×24×280天

十一、投资与建设

   1、以年产30万立方米自保温砌块计

   （1）设备投资675万元：生产线560万元，搅拌站85万元，模具30万元

   （2）建设内容：

a. 生产车间：100×18=1800㎡       b. 搅拌站：150㎡(大棚)

c. 养护堆放场：约40亩      d. 设备总装机容量：350 KW

e. 搅拌用水：约260吨/天

十二、节能降耗与环境保护

   1、节能降耗

（1）项目在供电供水、物料成型等系统设计中，全部采用节能材料、节能电器和节能装置，将节能降耗、节约资源的理念贯彻到项目的全过程。

（2）实现养护过程的节能降耗。生产过程中可完全采用自然养护，不设高压釜、热养护窑等高耗能设置。

（3）实现生产过程的节能降耗。年产量5立方米的加气块设备的装机容量200KV，而在本项目中，年产量30立方米生产线总装机容量仅为350KV。在节能的同时，降低企业初期的增容投资。

   2、环境保护

项目在生产过程中，无毒、无味、无废气、无废物、废水排放，为绿色环保产品。生产过程中产生的废物废水经简单加工沉淀后，再次投入生产循环。噪音低：与同类成型设备比降噪55%左右。

十三、质量
    1、本专利项目具有先进性、实用性、完整性，即具有一定的技术壁垒，又易于掌握，便于操作。
    2、 产品质量为行业中的优质高档品种，成本为行业中的下线——优越的“性能价格比”。

3、卫生质量：经过物理、化学方式预处理后，纸泥完全达到功能性建筑材料要求的卫生无害化水平。况且其填充在主体砌块的空腔中,于外部隔绝。在室内一侧的混凝土厚度一般为：23mm砌块壁厚+15mm内抹砂浆+3mm的装饰腻子层+内墙涂料；室外一侧的混凝土厚度：23mm砌块壁厚+25mm保温层+15mm保护层+15mm外抗渗防水砂浆+外墙涂料或粘贴釉面砖。

十四、技术服务内容

   1、提供专利生产技术，工艺配方，设备生产、安装、调试，人员培训等一条龙交钥匙工程。

   2、我们负责完成产品的“墙体结构构造图集”和“产品企业标准”的编制。

   3、在您进行市场销售及墙材安装时，我们必将给以更多的技术支持。

      我公司研发的专利技术:
    1、复合自保温砌块          2、新型复合自保温砌块

      3、节能利废自保温砌块      4、复合自保温砌块及其制备方法

      5、新型自保温砌块成型设备  6、另有五项专利正在申请待批中

    上述各专利间相互关联、互补、升级，是以我公司早期研发的复合节能外墙板、榫接式外保温板、轻质节能建筑板、建筑板成型机为基础。
