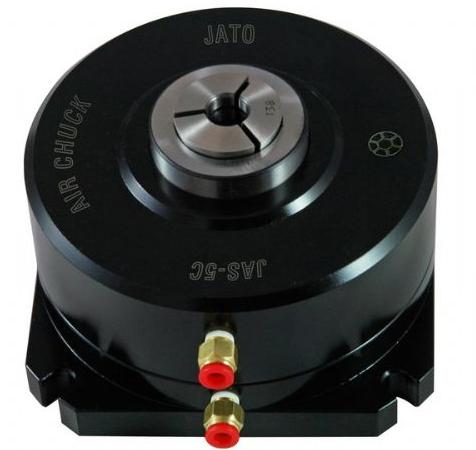

卡盘简介
自1981年上市已来,朝铨快速精密回转夹头系列产品即是高性能、高质量、安装方便、使用容易的代名词。
朝铨快速精密气动卡盘,油压卡盘系列内藏油气压回转缸,使用者可以在极短的时间内完成工件夹持系统的设置,快速地展开各式加工作业。此外,朝铨快速精密回转夹头的快速更换筒夹/副爪设计,能帮助客户更弹性的面对各式少量多样的加工作业。因此无论是自动化加工、半自动化加工、传统机床改装自动化、专用机组装等各式应用,朝铨快速精密回转夹头皆是客户的指名首选。
朝铨快速精密回转夹头系列销售至今出厂已超过15000组以上,是业界公认的领导品牌。朝铨坚持质量至上,严选进口轴承组与零件组,全线产品自金属材料、加工、组装、产品测试至产品包装等作业,一律由台湾本厂与长期合作的协力伙伴一贯完成,提供客户最高等级的质量承诺。
- 夹头内藏油压/气压回转缸,免额外安装回转缸
- 安装简易,快速建置工作夹持系统
- 气压型夹头缸体加大,提升夹持力
- 筒夹/副爪快速更换设计,高工作弹性
- 夹头具中心通孔设计,配合自动送料系统工作
- 可不停机上下料,产能高
- 适合传统车床改装自动化或半自动化
- 适合组装各式专用加工机械
- 切削液不可直接冲向夹头
- JA7-44/JH7-44气动油压卡盘可以选购内张套件进行内张夹持作业
气动卡盘,油压卡盘尺寸及规格
型号 |
JA7-44气压夹头 |
JH7-44油压夹头 |
A |
192mm (7.56") |
192mm (7.56") |
B |
155mm (6.10") |
155mm (6.10") |
C |
44mm (1.73") |
44mm (1.73") |
D |
5mm (0.20") |
5mm (0.20") |
E |
135mm (5.31") |
135mm (5.31") |
G |
110mm (4.33") |
110mm (4.33") |
H |
212mm (8.35") |
212mm (8.35") |
I |
172mm (6.77") |
172mm (6.77") |
J |
M10 x P1.5 x 3 |
M10 x P1.5 x 3 |
弹性筒夹 |
C-44筒夹/内张套件 |
C-44筒夹/内张套件 |
气压/油压驱动 |
气压/油压 |
气压/油压 |
工作压力 |
2-20kg/cm2 (28-286psi) |
2-20kg/cm2 (28-286psi) |
最高转速RPM |
1600 |
1600 |
最大夹径 通孔/不通孔 |
44mm (1.73") |
44mm (1.73") |
缸体活塞面积 |
116cm2 (18in2) |
116cm2 (18in2) |
夹持力 |
9150kgf@16kg/cm2 (20130lbf@229psi) |
9150kgf@16kg/cm2 (20130lbf@229psi) |
产品净重 |
17kg (37.4lbs) |
17kg (37.4lbs) |
内涨筒夹样品图 | |
