朝铨卡盘，立式卡盘，筒夹夹头，膜片卡盘，固定式卡盘
普通会员
东莞市德锐精密机械有限公司
经营模式：　 生产型
会员评价总数：0条 发表评价
诚信指数：　 10
彭程 先生 (销售)
电　　话：0769-81103466
手　　机：13922510227
邮　　箱：dr-precision#hotmail.com
产品规格： 根据您的要求供应
产品数量： 根据您的要求供应
包装说明： 气垫包装
价格说明： 1
未使用即时通
请用网站留言
有 效 期：年月日
所 在 地： 广东省 东莞市

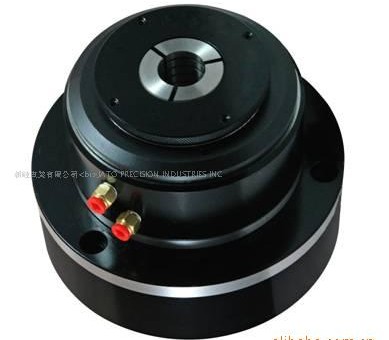

立式筒夹夹头尺寸及规格

·                 高精度立式油气压筒夹夹头: 重复精度0.015-0.030mm

·                 夹头本体防水，防尘，寿命长

·                 前推型立式筒夹夹头，工件轴向不位移

·                 有搭配5C弹性筒夹/16C弹性筒夹等型号立式夹头可选用

·                 有搭配B42弹性筒夹/B60弹性筒夹/B80弹性筒夹等型号立式夹头可选用

立式筒夹夹头尺寸及规格


型号
JASR-5C
(气压)
JASR-25
(气压)
JASR-16C
(气压)
JASR-B42
(气压)
JASR-B60
(气压)
JASR-B80
(气压)
A 168mm (6.61") 168mm (6.61") 197mm (7.76") 196mm (7.72") 207mm (8.15") 246mm (9.67")
B 130mm (5.12") 130mm (5.12") 160mm (6.30") 155mm (6.10") 170mm (6.69") 200mm (7.87")
C 26mm (1.02") 26mm (1.02") 40mm (1.57") 42mm (1.65") 60mm (2.36") 80mm (3.15")
D 5mm (0.20") 5mm (0.20") 5mm (0.20") 5mm (0.20") 5mm (0.20") 5mm (0.20")
E 100mm (3.94") 100mm (3.94") 112mm (4.41") 138mm (5.43") 148mm (5.83") 152mm (5.98")

F

 55mm (2.17") 55mm (2.17") 64mm (2.52") 77mm (3.03") 86mm (3.39") 88mm (3.46")
G 110mm (4.33") 110mm (4.33") 130mm (5.12") 144mm (5.67") 168mm (6.61") 196mm (7.72")
H 147mm (5.79") 147mm (5.79") 176mm (6.93") 172mm (6.77") 186mm (7.32") 226mm (8.90")
安装螺丝孔 ø9.0 x 4 ø9.0 x 4 ø11.0 x 3
+ M10 x P1.5 x 3		 ø11.0 x 3
+ M10 x P1.5 x 3		 ø11.0 x 3
+ M10 x P1.5 x 3		 ø11.0 x 6 for M10
工作筒夹 5C型筒夹 YB-25型筒夹 16C型筒夹 B42型筒夹 (173E) B60型筒夹 (185E) B80型筒夹 (193E)
工作压力 3-8kg/cm2 (43-114psi) 3-8kg/cm2 (43-114psi) 3-15kg/cm2 (43-215psi) 3-8kg/cm2 (43-114psi) 3-8kg/cm2 (43-114psi) 3-8kg/cm2 (43-114psi)
夹头中空孔径 26mm (1.02") 26mm (1.02") 40mm (1.57") 42mm (1.65") 60mm (2.36") 80mm (3.15")
夹持力 4825kgf@7kg/cm2
(10615lbf@100psi)		 4825kgf@7kg/cm2
(10615lbf@100psi)		 5600kgf@7kg/cm2
(12320lbf@100psi)		 5960kgf@7kg/cm2
(13112lbf@100psi)		 7250kgf@7kg/cm2
(15950lbf@100psi)		 9060kgf@7kg/cm2
(19932lbf@100psi)
产品净重 10kgs (22lbs) 10kgs (22lbs) 14kgs (31lbs) 17kgs (37lbs) 21kgs (46lbs) 32kgs (71lbs)
