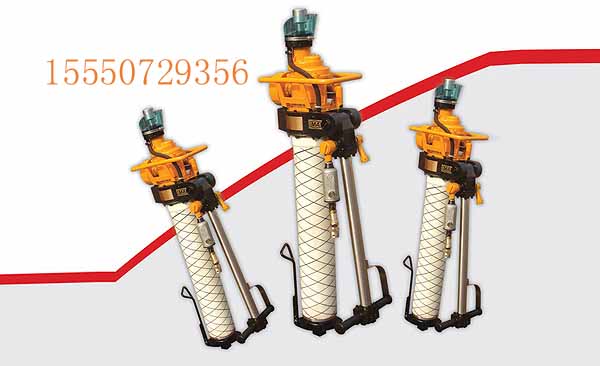

MQT-100/2.4S、120/2.6S、130/3.0S系列气动锚杆、锚索钻机
MQT-1口口S系列气动锚杆、锚索钻机适用于顶板岩石硬度f≤10的煤矿巷道和工程隧道的锚网支护施工。产品经“国家安全生产北京凿岩机具检测检验中心”检测，符合煤炭行业MT/T688-1997标准要求。该钻机整体布局合理，结构紧凑，重量轻、体积小，可搅拌、安装树脂药卷类的锚杆、锚索，不需要其它辅助设备，实现螺母一次性拧紧，达到一次性锚固预紧力的要求。操作灵活方便，齿轮式气动马达强劲有力、输出功率大、运转稳定、性能可靠、适用范围广、回缩速度快，可以有效的节省换钻杆的时间，提高了工作效率；是煤矿巷道、工程隧道锚索、锚杆支护的理想机具。本公司愿以优质的产品质量和良好及时的售后服务赢得广大用户的信赖。
基本性能参数
|
参数名称 |
单位 |
MQT-100/2.45 |
MQT-120/2.6S |
MQT-130/3.0S |
|
适用气压范围 |
MPa |
0.4-0.63 |
|
额定压力 |
MPa |
0.5 |
|
额定转矩 |
N.m |
100 |
120 |
130 |
|
额定转速 |
r/min |
≥230 |
≥200 |
≥180 |
|
最大输出功率 |
kW |
≥2.4 |
≥2.6 |
≥3.0 |
|
最大负荷转矩 |
N.m |
≥180 |
≥220 |
≥260 |
|
起动转矩 |
N.m |
≥170 |
≥180 |
≥230 |
|
动力失速转矩 |
N.m |
≥180 |
≥230 |
≥240 |
|
负载耗气量 |
m3/min |
≤3.8 |
≤4.2 |
≤4.4 |
|
最高转速 |
r/min |
620 |
500 |
460 |
|
推进力 |
kN |
一级 |
≥5.0 |
二级 |
≥6.5 |
三级 |
≥8.3 |
|
噪声 |
声压级 |
dB(A) |
≤95 |
≤95 |
≤95 |
|
声功率级 |
dB(A) |
≤112 |
≤112 |
≤112 |
|
整机最大高度 |
mm |
a=2652 |
b=3060 |
c=3690 |
|
整机最小高度 |
mm |
a=1110 |
b=1280 |
c=1450 |
|
机重 |
Kg |
a～48 |
b～52 |
c～54 |
|
冲洗水压 |
MPa |
0.6-1.2 |
|
钻尾连接尺寸 |
mm |
S=19、22 |
|
|
|
|
|
|
|
|
|
规格型号
|
钻机高度代号 |
收缩最小高度(mm) |
伸出最大高度(mm) |
钻机重量(kg) |
锚杆L=1600mm L=2500mm |
|
适用巷道高度（mm） |
|
a |
1110 |
2650 |
48 |
2000-3200 |
|
b |
1315 |
3065 |
52 |
2400-3600 |
|
c |
1450 |
3690 |
54 |
3000-4200 |
|
