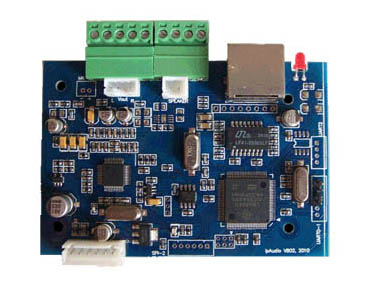

广州新悦网络设备有限公司研发生产的EA1100是一块ARM+DSP构架,专注于网络音频传输的控制模块,具有10/100M 以太网接口,可通过网络进行单向MP3音频流和双向语音传输。具有串行扩展接口,提供二次开发动态库,便于用户开发音频广播,语音对讲等应用。
产品特点
ARM+DSP内核; 10/100M自适应网络接口; 可做网络音频播放终端,寻呼话筒,对讲终端的主控板; 可播放最高48KHz采样,192Kbps音频流; 寻呼话筒支持16KHz Mic或Linein音频采样,提供广播,组播,单播能力; 提供双向8KHz语音对讲能力; 隶属5个分组,便于建立树形组织结构,便于使用及管理; 0~100级音量可调(软件) 0~255级优先级,自动播放优先级最高的音频流; 提供1路双声道音频输出; 1路Mic输入,1路Linein输入; 提供2W功放输出,可接8欧2W扬声器; 具有1路继电器输出; 1路呼叫输入; 提供RS485扩展接口; 1路虚拟串口; 1路扩展UART和1路扩展SPI接口; 标准RJ45网络接口;
技术参数
电源输入 +5V DC,300mA; 10/100M Base 以太网接口,1.5KV网络隔离变压器; Mic输入,典型幅值50mVpp,信噪比68dB; LineIn输入,典型幅值2200mVpp,信噪比86dB Line Out输出,负载30Ω,典型1.5Vpp,谐波失真0.1%; 2W 音频功放输出,接 4~8 Ω 扬声器; 播放模式,最高48KHz采样,192Kbps音频流; 录播模式,16KHz采样频率,ADPCM编码; 对讲模式,双向8KHz采样,PCM编码; 用户串行接口,固定波特率115.2Kbps; 虚拟串口,波特率2400~115.2Kbps; 扩展串口,最高3.125Mbps; SPI扩展接口,最高12M; 工作温度 0~65℃; 保存温度 -25~85℃; 尺寸 90mm×60mm;
|
