结构特点

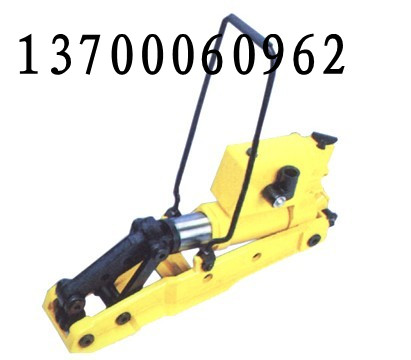

本机是由手动双柱塞泵，油箱，溢流阀，起道杠杆，底板等主要零部件组成，有如下特点：

1. 该机油箱内设有溢流阀，系统工作压力选用72mpa有利于采用较小的缸径，达到体积小重量轻的要求。当油压超过72mpa时，溢流阀自动卸荷，起到超载保护作用。
2. 油缸顶盖上设有放气螺钉，便于排出油缸的空气。
3. 泵的手柄库除了泵油传力作用外，还有限位作用，当工作缸升到规定高度时，限位块接触起道杠杆限位。

工作原理

将手柄插入手柄套，上下扳动手柄，通过手动柱塞泵将压力油压入油缸，缸体上升，再通过耳轴带动起道杠杆，借助起道杠杆前端的起道轮将钢轨抬起。

技术参数

1.最大起道力   196KN              5.手柄作用力        450N

2.额定油压     72MPa              6.液压油            15#机械油

3.起道轮升程   120mm              7.适用轨型          24――75kg/m

4.空载效率     >4.5mm             8.净重               28kg
